В 1984 году тремя группами физиков, под руководством проф. П.Ф. Ермолова (НИИЯФ МГУ), проф. А.М. Моисеева (ИФВЭ) и проф. И.М. Граменицкого (ОИЯИ), занимавшихся прежде исследованиями на жидководородных пузырьковых камерах был предложен эксперимент SERP E-161 по измерению сечений и изучению механизмов образования очарованных частиц в адрон-адронных взаимодействиях на Серпуховском ускорителе У-70 с использованием быстроциклирующей пузырьковой камеры.

Исследования процессов образования очарованных частиц с применением подобной методики были новыми для экспериментальной программы Серпуховского ускорителя. Ожидалось, что полученные экспериментальные данные будут содержать информацию, крайне необходимую для понимания механизмов адронного образования очарованных частиц.

Для выполнения исследований была создана экспериментальная установка, состоящая из прецизионного вершинного детектора (быстроциклирующей пузырьковой камеры), магнитного спектрометра с проволочными камерами и годоскопического черенковского гамма детектора. Установка, получившая название Спектрометр с вершинным детектором 1 (СВД-1), размещалась в здании ПК-1 ускорителя У-70. Для выполнения эксперимента было организовано Сотрудничество СВД с участием выше перечисленных институтов. К концу 90-х годов выполнение эксперимента SERP E-161 было завершено. Перечень технических и научных результатов, полученных на установке СВД-1, приведён на этом сайте.

К этому времени Сотрудничеством СВД был предложен новый эксперимент SERP E-184 по измерению сечений и изучению механизмов образования очарованных частиц в адрон-адронных взаимодействиях с использованием в качестве прецизионного вершинного детектора, вместо пузырьковой камеры, системы кремниевых микрополосковых детекторов. В состав установки включены новые системы: пороговый газовый черенковский счётчик и координатный детектор на дрейфовых трубках. Созданная для этого эксперимента установка получила название СВД-2. Эксперимент выполняется с использованием ядерных мишеней (Si, C, Pb).

В 2004 году Сотрудничеством СВД было предложено использовать установку СВД-2 для исследования процессов множественного рождения частиц, заменив ядерные мишени на жидководородную. Новый эксперимент получил название SERP E-190. Кроме жидководородной мишени в состав установки СВД-2 был включён калориметр мягких фотонов на кристаллах BGO.

Обновлено: 05.08.2014 10:36

Установка СВД в экспериментах E-161, E-184, E-190 подробно описана в работе В.В. Авдейчиков и др., "Спектрометр с вершинным детектором для экспериментов на ускорителе ИФВЭ" ПТЭ, 2013, №1 с 14-37. (in English).

Дополнительную информацию о подсистемах установки можно найти в соответствующих публикациях.

С1, С2, С3, С4 – пучковые сцинтилляционные счётчики
1 – вершинный детектор (ВД)
2 – дрейфовый трекер (МДТ)
3, 4 – пропорциональные камеры (ПК)
5 – пороговый черенковский счётчик (ЧС)
6 – сцинтилляционный годоскоп (СГ)
7 – детектор гамма-квантов (ДЕГА)

Схема передней части установки СВД-2 в эксперименте Е-184

(размеры положения плоскостей представлены в мм)

C1, C2, C3, C4 - сцинтилляционные счётчики пучкового телескопа
зелёным цветом показаны микрополосковые кремниевые детекторы
АМ - активная мишень из кремния с двумя пассивными материалами (свинец, углерод)

Схема трековой системы из минидрейфовых трубок

Система минидрейфовых трубок состоит из трёх модулей, каждый из которых представляет собой UYV-триплет двухслойных строу-камер одинакового размера. Модули установлены друг за другом с шагом 360 мм, камеры в модулях - с шагом 100 мм.

Трубки имеют внутренний диаметр 6 мм и толщину стенки 62 мкм, намотанную двумя каптоновыми лентами: внутренняя из каптона XC160 толщиной 40 мкм, наружняя из каптона 100HN толщиной 12.5 мкм с алюминизацией внутренней поверхности толщиной 500 А. Каждая камера содержит две отдельные плоскости склеенных между собой трубок и разделённых каптоновой плёнкой (300 мкм). Плоскости со сдвигом на величину радиуса приклеиваются к алюминиевой раме камеры.

В качестве анода используется позолоченная волфрамовая проволока диаметром 30 мкм. Для исключения влияния первичного пучка на работу камер, в камерах созданы нечувствительные зоны. С этой целью середины шести центральных проволок каждой камеры заплавлены в капиллярные трубки из боросиликатного стекла длиной 12 мм с внешним диаметром 0.25 мм и внутренним диаметром 0.1 мм. Усреднённая по чувствительной площади толщина одного слоя камеры составляет 0.09% радиационной длины X0, в зоне капиллярных трубок возрастает до 0.097% X0.

Каптон, из которого сделаны стенки трубок, гигроскопичен. Для предотвращения деформации трубок вследствие возможного увеличения влажности воздуха камеры с двух сторон закрыты алюминизированной майларовой плёнкой толщиной 20 мкм. Созданный защитный объём постоянно продувается сухим углекислым газом или азотом.

Широкоапертурный магнитный спектрометр

Магнитный спектрометр представляет из себя 14 пропорциональных камер, размещенных в магните МС-7. Они изготовлены без поддержки анодных проволок и имеют размер чувствительной области 1.5х1 м². Все камеры имеют одинаковую конструкцию и различаются только направлением намотки анодных проволок:

Y - вертикальная намотка
U - +10.5° относительно вертикали
V - -10.5° относительно вертикали

Схема конструкции камеры

Конструкция рамы камеры (1-9) и чувствительной области (10-12):

внешняя дюралевая рама
рама из стеклотекстолита толщиной 10 мкм
дюралевая высоковольтная рама толщиной 6 мм
анодная рама
печатная плата
проставочная рама
электроизоляционная втулка
винт
пористая резина для уплотнения
алюминизированный лавсан толщиной 100 мкм
алюминиевая фольга толщиной 25 мкм
анодные золочёные вольфрамовые проволочки (сплав BP-20), диаметром 20 мкм и шагом 2 мм

Газовая смесь: C₄H₁₀ (16%) + Freon 13B1 (0.4%) + C₂H₅OH (1.1%) +Ar (82.5%) при атмосферном давлении.

Пороговый черенковский счётчик

Габаритные размеры черенковского счётчика: X-Y-Z = 288х334х190 см. Пучок частиц направлен вдоль оси Z. В качестве рабочей среды используется газ фреон-12 (другое название 13B1, химическая формула: CCl₂F₂) при атмосферном давлении. Входная стенка: 177х140х0.2 см, выходная: 287х140х0.2 см, материал: дюралюминий. Материал зеркал: техническое оптическое стекло ТОСПЗ, ГОСТ17622-72 (состав: Li₂O (26%) + SiO₂ (74%), ? = 3.91 g/cm3), толщиной 0.3 см.

Детектор гамма-квантов (DEGA)

DEGA - детектор регистрации gamma - квантов. Детектор представляет собой сборку 1532 черенковских счётчиков полного поглощения (материал: свинцовое стекло) с поперечным размером стёкол 38х38 мм² и длиной 505 мм, собранных в виде матрицы 48х32 с окном в центральной части 2х2 счётчика для пропуска первичного пучка частиц. Общая поперечная площадь детектора приблизительно (1.8х1.2) м². Конструктивно ДЕГА выполнен в виде автономного детектора и установлен на расстоянии 3 м за магнитом МС-7.

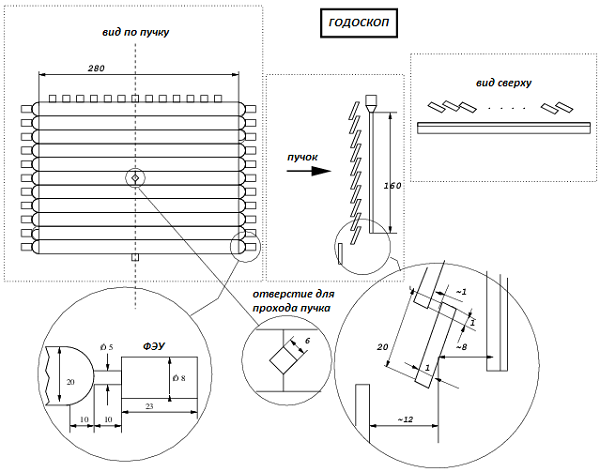

Годоскоп

Рама годоскопа крепится к арме ДЕГА и имеет возможность изменения своего положения в вертикальном направлении по направляющим штокам. На рисунках представлены основные размеры и ориентация полос годоскопа и рамы годоскопа (все размеры даны в сантиметрах). Материал полос годоскопа - Polystyrene (monomer C₆H₅CH = CH₂).

Материал рамы годоскопа - дюралюминий.

E-161

Иследование образования частиц с открытым очарованием в адронных взаимодействиях при энергиях серпуховского ускорителя

E-184

Proposal an experiment for studying mechanisms of charmed particle production and decays in pa-interactions at 70 GeV/c

E-190

Рождение частиц в pp-взаимодействии с высокой множественностью при энергии протонов 70 ГэВ (Проект «Термализация»)

Результаты физических исследований

Техника эксперимента

Методика обработки данных

Результаты физических исследований

Обновлено: 30.01.2019 10:30

The status and physics program of the Spectrometer with Vertex Detector (February 4, 2008)

Препринты

Сотрудничество СВД-2 Е.Н. Ардашев и др, «Измерение сечения образования очарованных барионов в рА-взаимодействиях при 70 ГэВ», Препринт ИФВЭ 2015-6, Направлено вЯФ
Е.Н. Ардашев и др., «Регистрация заряженных очарованных D± - мезонов в рА- взаимодействиях при 70 ГэВ на установке СВД-2» (Препринт ИФВЭ 2013-9 ЛДС, Протвино 2013)
Е.Н. Ардашев и др., «Флуктуации числа нейтральных пионов при большой множественности в рр-взаимодействиях при 50 ГэВ» (Препринт ИФВЭ 2011-5, ЛДС Протвино 2011)
А.Н. Алеев и др., «Изучение образования нейтральных каонов в рС, pSi и pPb – соударениях при 70 ГэВ» (Препринт ИФВЭ 2011-31 ЛДС, Протвино 2011)
Ардашев Е.Н. и др., «Свойства нейтральных очарованных мезонов в рА-взаимодействиях при 70 ГэВ» (Препринт ИФВЭ 2010-2 ЛДС)
A.Aleev et al, «Further study of narrow baryon resonance decaying into pK0 s in pA-interactions at 70 GeV/c with SVD-2 setup» (Preprint NPI MSU 2005-22/788)
A.Aleev et al «Observation of narrow baryon resonance decaying into pK0s in pA-interactions at 70 GeV/c with SVD-2 setup» (Preprint NPI MSU 2004-4/743) arXiv:hep-ex/0401024
Е.Н. Ардашев и др. Предложение эксперимента по изучению механизмов образования очарованных частиц в pA-взаимодействиях при 70 ГэВ и их распадов (СВД Объединение), Препринт НИИЯФ МГУ-99-28/586, Москва 1999
СВД-объединение, Экспериментальная оценка сечения образования очарованных частиц в рр-взаимодействиях при 70ГэВ/с на установке СВД. Препринт НИИЯФ МГУ-99-27/585
СВД-объединение, Изучение образования очарованных частиц в рр-взаимодействиях при 70ГэВ/с на установке СВД. Препринт НИИЯФ МГУ-97-40/49

Статьи в журналах

В. Ю. ВОЛКОВ, А. П. ВОРОБЬЁВ, Е. С. КОКОУЛИНА, А. Я. КУТОВ, М. Н. НЕВМЕРЖИЦКИЙ, В. А. НИКИТИН, Г. С. ПОКАТАШКИН, И. А. РУФАНОВ, В. Н. РЯДОВИКОВ, Р. Г. ШУЛЯКОВСКИЙ, ПОИСК НОВЫХ КОЛЛЕКТИВНЫХ ЯВЛЕНИЙ В ПРОТОННЫХ И ЯДЕРНЫХ ВЗАИМОДЕЙСТВИЯХ НА УСКОРИТЕЛЯХ ОИЯИ И ИФВЭ, ВЕСТНИК ФОНДА ФУНДАМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ, №1 [79] 2017, сс76-108, Республика Беларусь.
Кутов Андрей Яковлевич, Измерение топологических сечений в рр – взаимодействиях в области большой множественности заряженных частиц при 50 ГэВ на установке СВД-2, Сыктывкар 2016г, диссертация на соискание учёной степени кандидата физико-математических наук.
Сотрудничество СВД-2 Е.Н. Ардашев и др, «Измерение сечения образования очарованных барионов в рА- взаимодействиях при 70 ГэВ», ЯДЕРНАЯ ФИЗИКА, 2016, т.79,№2, с106-116. V.N. Ryadovikov(on behalf of SVD-2 Collaboration), Measurement of the Production Cross Section for Charmed Baryons in Proton-Nucleus Interactions at 70 GeV, Physics of Atomic Nuclei, 2016, Vol. 79, No. 2, pp. 144–154. (WOS:000376304700003)
E. Ardashev, V. Avdeichikov, V. Balandin, G. Bogdanova, V. Dunin, O. Gavrishchuk, V. Golovkin, S. Golovnya, S. Gorokhov, A. Isupov, A. Kazakov, A. Kholodenko, A. Kiryakov, E. Kokoulina, A. Kutov, N. Kuzmin, I. Lobanov, V. Nikitin, Y. Petukhov, G. Pokatashkin, M. Polkovnikov, V. Popov, S. Reznikov, V. Rogov, V. Ronzhin, I. Rufanov, V. Ryadovikov, Y. Tsyupa, V. Volkov, A. Vorobiev, N. Zhidkov, L. Zolin, From soft photon study at Nuclotron and U-70 to NICA, The European Physical Journal A (2016) 52: 261 (DOI 10.1140/epja/i2016-16261-4)
Е.Н. Ардашев и др., «Регистрация заряженных очарованных D± - мезонов в рА- взаимодействиях при 70 ГэВ на установке СВД-2» (Ядерная Физика, 2014, том 77, №6, с. 756-764)
Е.Н. Ардашев и др., «Флуктуации числа нейтральных пионов при большой множественности в рр-взаимодействиях при 50 ГэВ» (Ядерная Физика, 2012, том 75, №8, с1050-1059) arXiv:1104.3673
Е.Н. Ардашев и др., «Топологические сечения в рр-взаимодействиях при 50 ГэВ» (Ядерная Физика, 2012, том 75, №3, с. 343-348)
Рядовиков В.Н. и др. «Свойства нейтральных очарованных мезонов в pA-взаимодействиях при 70 ГэВ» (Ядерная Физика, 2011, т. 74, №2, с. 342–349) arXiv:1106.1563
Рядовиков В.Н. и др. «Регистрация рождения и распадов нейтральных очарованных мезонов в pA-взаимодействиях при 70 ГэВ на установке СВД-2» (Ядерная Физика, 2010, т.73 №9, с.1585-1596) arXiv:1004.3676
П.Ф. Ермолов, А.В. Кубаровский, В.А. Никитин, "Поиски пентокварка продолжаются", Природа, №7, 2007, с.11-17.
СВД-объединение. «Изучение узкого барионного резонанса, распадающегося по каналу рКs0 в рА-взаимодействиях при 70 Гэв/с на установке СВД-2». Ядерная Физика, 2005, т.68, №6, с.1040-1047
СВД-объединение. «Экспериментальная оценка сечения образования очарованных частиц в рр-взаимодействиях при 70 Гэв/c на установке СВД». Ядерная Физика, 2001, т.64, №5, с.958-968
V Avdeichikov, G Bogdanova, Yu Borzunov, O Gavrischuk, S Golovnya, V Dunin, V Kireev, E Kokoulina, A Kutov, I Mironov, V Nikitin, G Pokatashkin, M Putyrsky, V Riadovikov, I Roufanov, R Shulyakovsky, S Timoshin, V Volkov and A Vorobiev, Search for collective phenomena in high multiplicity events at Nuclotron and U-70, The 3rd International Conference on Particle Physics and Astrophysics, ICPPA 2017, DOI 10.18502/ken.v3i1.1751, KnE Energy & Physics, volume 2018б, рр.251-259
Авдейчиков В., Богданова Г., Борзунов Ю., Волков В., Воробьев А., Гаврещук О., Головня С., Дунин В., Киреев В., Киреев В., Кокоулина Е., Кутов В., Миронов И., Никитин В., Петухов Ю., Покаташкин Г., Путырский М., Руфанов И., Шуляковский Р., Рядовиков В., Тимошин С., Изучение адронных и ядерных взаимодействий в области больших множественностей с образованием пионного конденсата, ВЕСТНИК КОМИ НАУЧНОГО ЦЕНТРА НАУЧНОГО ЦЕНТРА УРАЛЬСКОГО ОТДЕЛЕНИЯ РОССИЙСКОЙ АН, вып.33 (СЫКТЫВКАР 2018), с.с.71-80, Труды международного семинара "Теоретико-групповые методы исследования физических систем", 21-23 сентября 2017 г., Физико-математический институт Коми НЦ УрО РАН.
В.М. Роньжин (от имени Сотрудничества СВД-2), Изучение образования нейтральных каонов в рС, pSi и pPb – столкновениях при 70 Гэв/с, ЯДЕРНАЯ ФИЗИКА, 2014, т.77, №5, с.1-11. V.M. Ronjin (on behalf of SVD-2 Collaboration), Investigation of Neutral – Kaon Production in pC, pSi and pPb Collisions at 70 GeV/c, 2014, Vol.77, No 5, pp 602-612

Articles (in English)

A. Aleev et al (SVD-2 Collaboration), Charmed particles production in pA- interactions at vs = 11.8 GeV, Eur. Phys. J. A (2017) 53: 45
Elena Kokoulina on behalf of the SVD-2 Collaboration, «Study of pp Interactions at U-70», Nonlinear Phenomena in Complex Systems, vol. 17, no. 4 (2014), pp. 448 - 450
Detection of Charged Charmed D± Mesons in Proton–Nucleus Interaction at 70 GeV with the SVD-2 Setup (V.N. Ryadovikov, November 6, 2013)
Elena Kokoulina on behalf of the SVD-2 Collaboration, «Neutral Pion Fluctuations in pp Collisions at 50 GeV by SVD-2» (Progress of Theoretical Physics Supplement, No. 193, p306, 2012)
Fluctuations of the Number of Neutral Pions at High Multiplicity in pp Interactions at 50 GeV (V.N. Ryadovikov, May 27,2011)
Properties of Neutral Charmed Mesons in Proton–Nucleus Interactions at 70 GeV (V.N. Ryadovikov, May 28, 2010)
Detection of the Production and Decays of Neutral Charmed Mesons in Proton–Nucleus Interactions at 70 GeV with the SVD-2 Facility (V.N. Ryadovikov, November 20, 2009)
A. Aleev, S. Basiladze, P. Ermolov, D. Karmanov, A.Leflat, M. Merkin et al, «New analysis on narrow baryon resonance decaying into pK0s in pA- interactions with SVD-2 setup», ArXiv: 0803/3313v3 [hep-ex] 23 Mar 2008.
A. Aleev et al «Observation of narrow baryon resonance decaying into pK0s in pA-interactions at 70 GeV/c with SVD-2 setup» (Phys. At. Nucl., vol 68 №6, 2005, pp. 974-981)

Доклады на конференциях и совещаниях

SVD-2 Collaboration E. Kokoulina et al, «Soft photon registration at Nuclotron», EPJ Web of Conferences 105, 10005 (2016)
V.N. Ryadovikov(on behalf of SVD-2 Collaboration), Charmed particles production in pA – interactions at 70 GeV, The 19- International Seminar on High Energy Physics (QUARKS – 2016) (http://quarks.inr.ac.ru/), Pushkin, Russia, 29 May - 4 June, 2016 Proceedings to be on EPJ Web of Conferences arXiv:1611.04736v1 [hep-ex] 25 nov 2016
E. Kokoulina (on behalf of SVD-2 Collaboration), «Soft Photon Yield in Nuclear Interactions», International Conference "Nuclear structure and related topics" (NSRT15), dedicated to the 90th anniversary of Prof. V.G. Soloviev (1925-1998), Dubna, Russia, 14-18 of July, 2015. arXiv:1510.01578v1 [nucl-ex] 6oct2015
A. Aleev,V. Avdeichikov, V. Balandin, Yu. Borzunov et al, SVD-2 Collaboration, Study of pp interactions at U-70// The Proceedins of International Conference in honor of Ya. B. Zeldovich 100th Aniversary, Zeldovich-100 Meeting, March 10-14, 2014, Minsk, Belarus, Ed. by Yu. Kurochkin, 2014,p.4
В.Н. Рядовиков (Сотрудничество СВД-2), «Образование очарованных D – мезонов в рА – взаимодействиях при 70 ГэВ.», Международный семинар, посвящённый 90-летию со дня рождения проф. Лихачёва Михаила Фёдоровича, 25 ноября 2013г.
В.Н. Рядовиков (Сотрудничество СВД-2) «Образование очарованных D – мезонов в рА – взаимодействиях при 70 ГэВ.», Сессия-конференция секции ядерной физики ОФН РАН 5-8 ноября 2013г. Протвино (www.ihep.ru)
Elena Kokoulina (on behalf of SVD-2 Collaboration), «Study of pp interactions at high multiplicity at U-70», Proceedings of the Forty-Third International Symposium on Multiparticle Dynamics, September 15-20, 2013 Chicago, US
Vasily Ryadovikov (on behalf of SVD-2 Collaboration) «Detection of D± mesons production in pA-interactions at 70 GeV», The International Workshop on Charm Physics (CHARM 2013), Manchester, UK, 31 August – 4 September, 2013, arXiv:1311.1960v1 [hep-ex] 8 Nov 2013
А.А. Киряков (Сотрудничество СВД-2), «Измерение сечения образования очарованных барионов в рА-взаимодействиях при 70 ГэВ/с», Международный семинар, посвящённый 90-летию со дня рождения проф. Лихачёва Михаила Фёдоровича, 25 ноября 2013г.
V. Riadovikov on behalf of the SVD-2 Collaboration «Neutral pion number fluctuations at high multiplicity in pp-interactions at 50 GeV», 12-th International Workshop on Meson Production, Properties and Interactions, Cracow, Poland 2012, EPJ Web of Conferences 37, 06002 (2012)
Elena Kokoulina on behalf of the SVD-2 Collaboration, Evidence for a pion condensate formation in pp interactions at U-70, 36th International Conference on High Energy Physics, 4-11 July 2012, Melbourne, Australia, arXiv:1307.7225
Elena Kokoulina on behalf of the SVD-2 Collaboration, «Neutral pion number fluctuations», XLI International Symposium on Multiparticle Dynamics (ISMD 2011), 26-30 September 2011, Miyajima, Japan, arXiv:1110.2845
A. Kubarovsky, V. Popov, V.Volkov, «Study of narrow baryon resonance decaying into K0sp in pA-interactions at 70 GeV/c with SVD-2» IHEP 2006 Proceedings v II. p.992-996, Singapore, World Scientific (2007)
A. Kubarovsky, V. Popov, V.Volkov, «Data Analysis of April 2002 SVD-2 Run. Pentaquak Searches», Proceedings of the Sixth International Workshop "Very High Multiplicity Physics, Dubna April 16-17 2005, - Dubna, JINR, 2007, p. 190-220, ISBN 5-9530-0151-7
The SVD-Collaboration «Charm production at 70 GeV/c in proton-proton interactions», Proceeding of XXVII Int. Conf. on High Energy Physics, Glazgow, (20-27 July 1994), p.1029
E. Kokoulina, A. Kutov, V. Nikitin, V. Riadovikov, and A. Vorobiev, A look at hadronization via high multiplicity, XIII Quark Confinement and the Hadron Spectrum - Confinement2018, 31 July - 6 August 2018 Maynooth University, Ireland

Техника эксперимента

Препринты

Е.Н.Ардашев, С.А. Горохов, А.А. Киряков, П.П. Коробчук, И.С. Лобанов, Е.В. Лобанова, В.Х. Маляев, В.А. Сенько, М.М. Солдатов, Ю.П. Цюпа, В.И. Якимчук, А.Г. Воронин, Д.Е. Карманов, М.М. Меркин, Кремниевый микрополосковый детектор установки СВД, Препринт ИФВЭ 2016-13, Протвино 2016.
И.В. Богуславский, А.И. Григорьев, Ю.Д. Зернин, А.И. Иваненко, К.С. Медведь, А.В. Пожарский, Ю.Р. Тер-Акопов, «Магнитное поле спектрометра с вершинным детектором» (ОИЯИ, Дубна, 1990)

I. Активная мишень

II. Полупроводниковый микрополосковый вершинный детектор

А.П. Воробьёв, С.Н. Головня, С.А. Горохов, И.С. Лобанов, Е.В. Лобанова, С.Ю. Молодцова, Д.Е. Карманов, М.М. Меркин, «Система контроля качества изготовления полупроводниковых микрополосковых детекторов в ГНЦ ИФВЭ» (Препринт ИФВЭ 2013-24 ЛДС)
В.И. Киреев, А.В. Плескач, «Двухконтурная система регулирования термостатированием прецизионного вершинного детектора установки СВД» (Препринт ИФВЭ 2011-9 ОЭФ, Протвино 2011)
Г.А. Богданова и др., Препринт ИФВЭ 2001-20 ОЭФ, Стенд для измерений кремниевых счетчиков вершинного детектора установки СВД-2 (Протвино, 2001)
С.Н. Головня и др. Препринт ИФВЭ 2001-36 ОНФ, Тестирование модулей микростриповых детекторов установки СВД-2 (Протвино, 2001)
М.Ю. Боголюбский и др., Препринт ИФВЭ 2000-23 ОЭФ, Механическая конструкция прецезионного вершинного детектора для исследований на ускорителе У-70 (Протвино, 2000)
Е.Н.Ардашев, С.А.Горохов, А.А. Киряков, П.П. Корочук, И.С. Лобанов, В.Х. Маляев, В.А. Сенько, М.М. Солдатов, Ю.П. Цюпа, В.И. Якимчук, А.Г.Воронин, Д.Е. Карманов, М.М. Меркин, Кремниевый микроплосковый детектор установки СВД, Препринт ИФВЭ 2016-13 (Протвино, 2016)
В.И. Киреев, А.В. Плескач, Проточная система термостатирования микрострипового вершинного детектора, Препринт 2018-3, НИЦ «Курчатовский институт – ИФВЭ», 2018

III. Гамма-детекторы

С.Н. Головня, В.С. Петров, А.Г. Холоденко, Ю.П. Цюпа, «Система светодиодного мониторирования гамма детектора установки СВД-2» (Препринт ИФВЭ 2013-16 ЛДС)
Е.Н. Ардашев, Г.И. Бритвич, А.П. Воробьев, С.Н. Головня, В.Ф. Головкин, А.А. Киряков, В.Х. Маляев, В.А. Сенько, М.М. Солдатов, А.Г. Холоденко, Ю.П. Цюпа, Г.А. Богданова, В.Ю. Волков, А.К. Лефлат, В.Б. Дунин, Е.С. Кокоулина, В.А. Никитин, И.А. Руфанов, «Калориметр мягких фотонов установки СВД-2» (Препринт ИФВЭ 2013-17 ЛДС)
В.Ф. Головкин, С.Н. Головня, С.А. Горохов, Е.А. Устинов, «Система перемещения гамма-детектора установки СВД» (Препринт ИФВЭ 2012-26, Протвино 2012)

IV. Триггерная система

Е.Н. Ардашев, Г.А. Богданова, В.Ю. Волков, А.В. Кубаровский, А.К. Лефлат, А.Г. Холоденко. Препринт НИИЯФ МГУ-2005-14/780. Москва 2005, Система синхронизации и запуска установки "Спектрометр с Вершинным Детектором" (СВД-2)
Е.Н. Ардашев, В.В. Бабинцев, Г.А. Богданова, М.Ю. Волков, А.К. Лефлат, Ю.П. Петухов, А.Г. Холоденко, Ю.П. Цюпа, Н.А. Шаланда. «Система синхронизации и запуска установки СВД-2». Препринт НИИЯФ МГУ 2000-25/629, Москва 2000
Г.А. Богданова, М.Ю. Боголюбский, И.В. Богуславский, В.Ю. Волков, А.К. Лефлат. Сообщение ОИЯИ Р1-95-451, Дубна, 1995, Оптимизированный 2-уровневый триггер для выделения событий с очарованными частицами в адрон-адронных взаимодействиях
Г.А. Богданова, М.Ю. Боголюбский, В.Ю. Волков, А.К. Лефлат, С.М. Рузин. «Система синхронизации и триггирования установки «Спектрометр с Вершинным Детектором» (Е-161)». Препринт НИИЯФ МГУ-92-32/281. Москва 1992 г.
М.Ю. Боголюбский, Л.Л. Курчанинов, А.К. Лефлат и др. «Микростриповые кремниевые детекторы в системе мониторирования и триггирования эксперимента Е-161». Препринт ИФВЭ 91-172 ОЭФ. Протвино 1991

V. Электроника считывания и оцифровки данных

Л.Л. Курчанинов и др. Препринт ИФВЭ 2002-20 ОЭФ, ОЭА, Электроника считывания вершинного детектора СВД

VI. Система многопроволочных пропорциональных камер

А.В. Плескач: «Изучение факторов, вызывающих изменение состава газовой смеси для пропорциональных камер», Препринт ИФВЭ 2000-10 ОЭФ
А.В. Плескач: «Изучение влияния атмосферных условий на точность работы регуляторов давления в газовых пультах пропорциональных камер», Препринт ИФВЭ 2000-22 ОЭФ
Г.А. Богданова, А.М. Вишневская, В.Ю. Волков, Я.В. Гришкевич, В.А. Крамаренко, А.Н. Ларичев, А.К. Лефлат, С.В. Орфаницкий, С.М. Рузин, «Многопроволочные пропорциональные камеры установки СВД» Препринт НИИЯФ МГУ.97-8/459. Москва, 1997

VII. Жидководородная мишень

Ю.Т. Борзунов, Л.Б. Голованов, В.И. Киреев и др. «Исследование термодинамических характеристик жидководородной мишени 27/L70 во время ее работы в составе установки СВД-2». ИФВЭ 2009-4, Протвино 2009

Статьи в журналах

А.А. Киряков, В.Н. Рядовиков, А.В. Кубаровский, В.В. Попов, «Методы реконструкции координат в кремниевых микростриповых детекторах», Приборы и техника эксперимента, №5 (2004) с 48-55.
Е.Н. Ардашев и др. «Калориметр мягких фотонов установки СВД-2», Приборы и Техника Эксперимента, 2015, в.58, №2, СС 24-31
А.А. Киряков, В.Н. Рядовиков, А.В. Кубаровский, В.В. Попов, «Методы реконструкции координат в кремниевых микростриповых детекторах», Приборы и техника эксперимента, №5 (2004) с 48-55.
В.Ф. Головкин, С.Н. Головня, С.А. Горохов, Е.А. Устинов, «Система перемещения гамма-детектора установки СВД», Приборы и Техника Эксперимента, 2014, №3, СС 40-45
А.Я. Кутов, «Реконструкция событий в вершинном детекторе установки СВД-2 на У-70»//Проблемы математики и теоретической физики, Сыктывкар, 2014, стр.209-226, Труды Коми научного центра УрО РАН №187
В.В. Авдейчиков и др., «Спектрометр с вершинным детектором для экспериментов на ускорителе ИФВЭ», Приборы и Техника Эксперимента, 2013, №1 с 14-37
В.В. Авдейчиков, Г.А. Богданова, В.А. Будилов, В.Ю. Волков, Е.С. Кокоулина, А.Я. Кутов, А.К. Лефлат, В.А. Никитин, В.В. Попов, И.А. Руфанов, А.Г. Холоденко., «Триггер событий с высокой множественностью заряженных частиц установки СВД-2», Приборы и техника эксперимента, ISSN:0032-8162, eISSN:0020-4412, Изд.: МАИК Наука Интерпериодика, 2, 1-11, 2011
С.Г. Басиладзе, М.А. Батурицкий, Г.А. Богданова и др., «Дрейфовый трекер установки СВД-2», Приборы и Техника Эксперимента №3, 2008, с.14
С.Г. Басиладзе, Н.А. Шаланда, А.И. Юкаев, «Программно-аппаратная реализация стенда тестирования электроники дрейфовых камер установки СВД-2», Приборы и Техника эсперимента №2, 2007, с.70
С.Г. Басиладзе, С.В. Мацедон, Ю.П. Цюпа, «Тестирование электроники детектора гамма-квантов установки СВД-2», Приборы и Техника эсперимента №4, 2007, с.
Е.Н. Ардашев, С.Г. Басиладзе, Г.А. Богданова и др., «Вершинный микростриповый детектор установки СВД для экспериментов на ускорителе ИФВЭ», Приборы и Техника Эксперимента № 4, 2007, с.1
С.Г. Басиладзе, Г.А. Богданова, М.В. Васильев, и др., «Электронная аппаратура съема и регистрации сигналов с микрострипового вершинного детектора установки СВД-2», ПТЭ №3, 2006, с.52
С.Г. Басиладзе, Г.А. Богданова, В.Ю. Волков и др. «Электронная аппаратура обработки и сбора данных с микрострипового вершинного детектора установки СВД-2», Приборы и Техника эсперимента №3, 2006, с.61
А.А. Киряков, В.Н. Рядовиков, А.В. Кубаровский, В.В. Попов, «Методы реконструкции координат в кремниевых микростриповых детекторах», Приборы и техника эксперимента, №5 (2004) с 48-55.
Е.Н. Ардашев, В.В. Бабинцев, Г.А. Богданова, М.Ю. Волков, А.К. Лефлат, Ю.П. Петухов, А.Г. Холоденко, Ю.П. Цюпа, Н.А. Шаланда, «Прототип системы синхронизации и запуска эксперимента Е-161 (СВД-2, спектрометр с вершинным детектором)» Приборы и Техника Эксперимента, 2001,№4, с.31-37
П.Ф. Ермолов, А.В. Кубаровский, М.С. Левицкий, «Метод распознавания и реконструкции треков в спектрометре с вершинным детектором», Приборы и техника эксперимента № 5, 1998, с.39-47
А.М. Моисеев, «Применение прецизионных вершинных детекторов в экспериментах по физике высоких энергий», Физика элементарных частиц и атомного ядра, 1984, том 15, вып. 3

Articles (in English)

E.N. Ardashev et al, «The soft photons calorimeter of the SVD-2 experiment», Instruments and Experimental Techniques, 2015, vol. 58, №2, pp 18-24
S.Golovnya, «The gamma - quantum registration system of SVD setup», Journal of Instrumentation, v9 (2014) p 9-16
V.F. Golovkin, S.N. Golovnya, S.A. Gorokhov, E.A. Ustinov, «A gamma Detector Movement System of the Spectrometer with a Vertex Detector Setup», Instruments and Experimental Techniques, 2014, v.57, issue 3, pp 274-278
V. Avdeichikov at al., Instruments and Experimental Techniques, 2013, vol. 56, №1, pp 9-31, «Spectrometer with a Vertex Detector for Experiments at the IHEP Accelerator»
S.G. Basiladze et al, Inztruments and Experimental Techniques, 2008, vol.51, №3, pp 336-341, A Drift Tracker of the SVD-2 Setup
A. A. Kiriakov, V.N. Riadovikov, A.V. Kubarovsky, V.V. Popov, «Methods of the Coordinate Reconstruction in Silicon Strip Detectors», Instruments and Experimental Techniques, 2004, vol. 47, pp 611-618
E.N. Ardashev, I.V. Boguslavsky, I.M. Gramenitsky et al., «Precision liquid hydrogen rapid cicling bubble chamber», NIM A356(1995), pp210-210

Доклады на конференциях и совещаниях

V. Dunin, E. Kokoulina, M. Nevmerzhitsky, V. Nikitin, Yu. Petukhov, V. Riadovikov, I. Roufanov, V. Volkov and A. Vorobiev: "From lepton interactions to hadron and nuclearones at high multiplicity", arXiv:1703.05633 [hep-ex] 16 Mar 2017, 38th International Conference on High Energy Physics, 3-10 August 2016, Chicago, USA, Proceedings of Science PoS (ICHEP2016) 699 http://pos.sissa.it/
A. Afonin, E. Ardashev, V. Balandin, G. Bogdanova, M. Bogolyubsky, O. Gavrishchuk, S. Golovnia, S. Gorokhov, V. Golovkin, D. Karmanov, A. Kiryakov, E. Kokoulina, V. Kramarenko, A. Leflat, Yu. Petukhov, A. Pleskach, V. Popov, V. Riadovikov, V. Ronjin, I. Rufanov, Yu. Tsyupa, V. Volkov, A. Vorobiev, A. Voronin, A. Yukaev, V. Zapolsky, E. Zverev, Charm production nearby threshold in pA-interactions at 70 GeV, arXiv:1703.05639 [nucl-ex] 16 Mar 2017, 38th International Conference on High Energy Physics, 3-10 August 2016, Chicago, USA, Proceedings of Science PoS (ICHEP2016) 720 http://pos.sissa.it/
Авдейчиков В.,Богданова Г.,Борзунов Ю., Волков В., Воробьёв А., Гаврещук О., Головня С., Головня С., Дунин В., Киреев В., Кокоулина Е., Кутов А., Миронов И., Никитин В., Петухов Ю., Покаташкин Г., Путырский М., Руфанов И., Шуляковский Р., Рядовиков В., Тимошин С., Изучение адронных и ядерных взаимодействий в области больших множественностей с образованием пионного конденсата, Международный семинар "Теоретико-групповые методы исследования физических систем", 21-23 сентября 2017 г., Физико-математический институт Коми НЦ УрО РАН. http://ipm2017.komisc.ru
SVD-2 Collaboration E. Kokoulina et al, «Soft photon registration at Nuclotron», International Conference on New Photo-detectors, 6-9 July 2015, Moscow, Troitsk, Russia. arXiv:1510.00517v1 [nucl-ex] 20 oct 2015
S.N. Golovnya (on behalf of SVD-2 Collaboration), Int. Conf. “Instrumentation for Colliding Beam Physics”, The gamma-quantum registration system of SVD setup., Novosibirsk, 24 Feb.-01 March 2014
V.Popov, «GRID for SVD experiment: a success story», Распределённые вычисления и грид-технологии в науке и образовании - Труды 3-й Международной конференции, г.Дубна 30 июня-4 июля 2008 г.,с.27-30 ISBN-978-5-9530-0198-4.
